引言

鈦合金比強(qiáng)度高、耐腐蝕性優(yōu)良,在航空航天和特種裝甲等高端武器裝備制造領(lǐng)域已成為不可或缺的輕質(zhì)高強(qiáng)結(jié)構(gòu)材料(鈦用量:航空器15%~40%,航天器5%~30%，艦船超過(guò)千噸，坦克和導(dǎo)彈實(shí)現(xiàn)全鈦制備)。然而,鈦合金耐磨性能的不足嚴(yán)重限制了其使用壽命，需要在其表面制備硬質(zhì)涂層，以滿足對(duì)鈦合金在摩擦工況下的耐磨要求[1]。碳化鎢(WC)在金屬陶瓷碳化物中硬度最高(約2000HV),具有優(yōu)良的紅硬性和耐磨性,且易被熔融金屬潤(rùn)濕,常被用于制備高耐磨涂層。同時(shí),WC與鈦合金的熱膨脹系數(shù)較為接近(分別約為6.9x10^-6/K和6.5x10^-6/K)，可有效降低涂層開裂敏感性[2]。因此,制備WC涂層可以大幅提高鈦合金耐磨性,滿足其長(zhǎng)期服役的使用需求。

WC涂層的耐磨性能與兩項(xiàng)指標(biāo)密切相關(guān)，一是涂層的致密性，二是涂層和基底的結(jié)合力，選取不同的涂層制備技術(shù)對(duì)上述兩項(xiàng)指標(biāo)會(huì)產(chǎn)生直接影響。鈦表面制備WC涂層的常見方法主要有熱噴涂(TS)、物理氣相沉積(PVD)和激光改性(Laser modification)等,不同的制備方式具有各自的優(yōu)缺點(diǎn)。其中，物理氣相沉積需在真空條件下(壓強(qiáng)<101kpa)進(jìn)行，熔覆層易產(chǎn)生缺陷;超音速火焰噴涂可均勻制備涂層，源于粒子超音速?zèng)_擊，涂層致密性高，但制備溫度較低(~800℃)，涂層與基體僅為機(jī)械結(jié)合，結(jié)合力不足。激光改性技術(shù)制備wc涂層具有相對(duì)優(yōu)勢(shì)，激光熱源溫度高(>1500℃),所制備涂層與基體實(shí)現(xiàn)冶金結(jié)合,結(jié)合力優(yōu)異,通過(guò)調(diào)節(jié)激光參數(shù)(功率、掃描速度或光斑直徑等)還可以改善涂層的致密性。另外，激光改性技術(shù)對(duì)操作環(huán)境要求較低，適用于多種復(fù)雜環(huán)境中的制備和修復(fù)場(chǎng)景，技術(shù)可靠性高。本文介紹了采用3種激光改性技術(shù)在鈦表面制備WC涂層的技術(shù)特點(diǎn)和涂層特性，包括激光熔覆、激光重熔和激光原位輔助噴涂，每種激光改性方式各有特點(diǎn)。

1、激光表面改性技術(shù)制備WC耐磨涂層

激光源于20世紀(jì)60年代，由光受激輻射演變而來(lái)，具有顏色純、亮度高、方向性高度集中等特性。激光束通過(guò)光學(xué)鏡片可聚焦成小尺寸的光斑(直徑為1~3 mm),具有極高的功率密度,可以對(duì)金屬材料表面進(jìn)行非接觸式瞬間加熱，然后實(shí)現(xiàn)迅速冷卻凝固(冷卻速度約1000℃/s),形成具有一定厚度(mm級(jí))的表面處理層[4]。近年來(lái)，利用具有高能量特性的激光改性技術(shù)來(lái)制備WC耐磨涂層的研究數(shù)量不斷增加，激光束可在鈦合金表面形成WC涂層，有效改善鈦合金的耐磨性，其中具有代表性的技術(shù)有激光熔覆、激光重熔、激光原位輔助噴涂等方式。

1.1激光熔覆制備技術(shù)

激光熔覆是利用高能激光束對(duì)基材上添加的熔覆材料進(jìn)行輻照熔凝，進(jìn)而形成與基材冶金結(jié)合的熔覆層以實(shí)現(xiàn)表面改性的技術(shù)。該技術(shù)可以熔覆多成分、多粒度、多功能的單元或多元復(fù)合添加材料，熔覆層的成分和厚度靈活可調(diào);同時(shí)以較小的稀釋度(\eta<8%)產(chǎn)生較高強(qiáng)度的冶金結(jié)合，涂層結(jié)合力優(yōu)異;由于加熱與冷卻速率快，相應(yīng)改性涂層的晶粒細(xì)小、熱影響區(qū)窄、組織致密;同時(shí)，面向金屬材料表面改性和修復(fù)，激光熔覆技術(shù)具有可控性高和制造高效率(熔覆線速度可達(dá)數(shù)m/s)的特點(diǎn)，并且對(duì)比零件更換成本，激光熔覆修復(fù)成本大幅度下降。基于以上，激光熔覆在金屬基和陶瓷基涂層等制造和修復(fù)領(lǐng)域以短時(shí)耗、低成本、高質(zhì)量等特點(diǎn)脫穎而出[5]。

裂紋和氣孔是激光熔覆制備鈦合金表面WC涂層的主要缺陷，這主要由于快速加熱與冷卻易產(chǎn)生缺陷。通過(guò)調(diào)節(jié)工藝參數(shù)和熔覆材料成分可以改善涂層缺陷3。如激光熔覆速率調(diào)控方面，適宜的熔覆速率可以避免快速熱脹/冷縮誘導(dǎo)的晶界、氣孔等處裂紋萌生;光斑直徑調(diào)控方面，適宜的光斑尺寸可以減輕涂層開裂;熔覆材料成分調(diào)控方面，通過(guò)選取適宜成分配比，可以消除熔覆層與基體材料熱膨脹系數(shù)和導(dǎo)熱率等物理性能差異較大引起的裂紋和脫落。氣孔是在激光快速凝固過(guò)程中熔池里的氣體遺留在熔覆層中所形成。另外，熔池存在的時(shí)間短，使得殘留的氧氣與高溫下的C發(fā)生反應(yīng)，生成CO和CO₂等氣體也會(huì)造成氣孔。

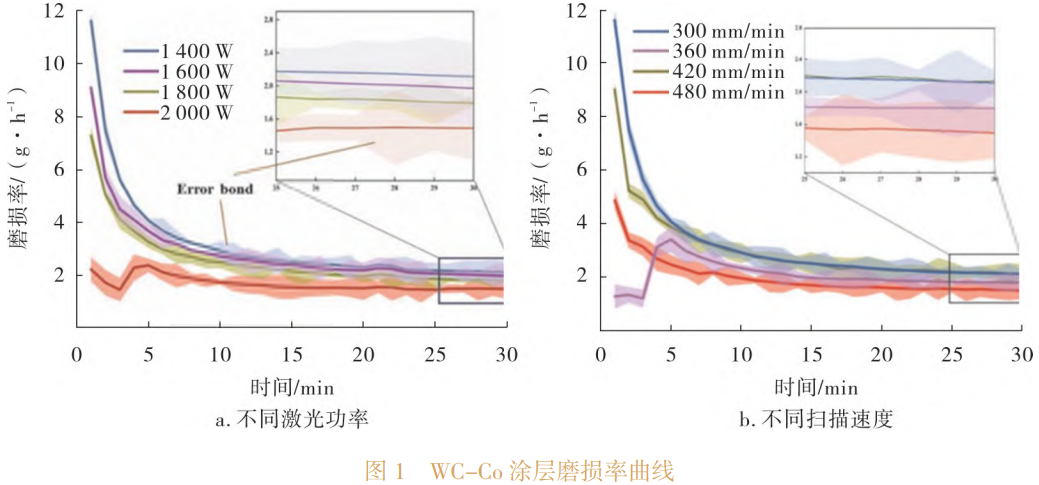

綜上，激光熔覆制備WC涂層時(shí)選擇合適的工藝參數(shù)以及熔覆材料較為關(guān)鍵。張珺等[6]在制備WC-Co涂層時(shí)發(fā)現(xiàn)，合適的激光功率和掃描速度對(duì)涂層耐磨性能影響顯著，如圖1所示。激光功率為2000W時(shí)，形成致密的涂層，磨損率最佳為1.48g/h;掃描速度為480mm/min時(shí)，磨損率最佳為1.79g/h。采用陶瓷/合金復(fù)合涂層方法可以降低熔覆層的殘余應(yīng)力，提高涂層與基體的結(jié)合強(qiáng)度。劉金剛等在TC4鈦合金上預(yù)置Ni60+50%WC混合粉末，利用激光熔覆技術(shù)制備的WC顆粒增強(qiáng)耐磨復(fù)合涂層與基體結(jié)合優(yōu)異，組織均勻致密，涂層中原位合成的硬質(zhì)相和細(xì)晶強(qiáng)化共同作用使得涂層硬度顯著提高，約為TC4基體的3倍，同時(shí)摩擦系數(shù)和磨損量都遠(yuǎn)低于TC4鈦合金基體,有效改善了鈦合金基體的綜合性能。張林等8利用激光熔覆技術(shù)在鈦表面制備出Ti-Al/WC復(fù)合涂層，涂層與基體實(shí)現(xiàn)冶金結(jié)合，同時(shí)涂層組織致密均勻，TiC呈樹枝晶狀或花瓣?duì)钤谌鄹矊又袕浬⒎植迹瑹o(wú)裂紋、氣孔等缺陷。通過(guò)磨粒磨損試驗(yàn)發(fā)現(xiàn)，其涂層耐磨性能較基體提高了約4倍。

1.2激光重熔技術(shù)

相對(duì)激光熔覆，激光重熔是一種針對(duì)涂層缺陷進(jìn)行二次熱處理的技術(shù)，即該技術(shù)是在等離子噴涂或冷噴涂等之后對(duì)現(xiàn)有涂層進(jìn)行二次修復(fù)。等離子噴涂或冷噴涂涂層致密性較差，且涂層與基體為機(jī)械結(jié)合，激光重熔技術(shù)可以使機(jī)械結(jié)合轉(zhuǎn)為冶金結(jié)合，實(shí)現(xiàn)結(jié)合強(qiáng)度的提升;同時(shí)，激光重熔過(guò)程帶來(lái)的熱量輸入可以使噴涂涂層更加致密，改善裂紋缺陷。

對(duì)于激光重熔鈦表面WC涂層，孔隙率和涂層與基體結(jié)合力直接影響涂層的耐磨性能。何文等制備了等離子噴涂WC/Ni金屬陶瓷涂層，經(jīng)過(guò)激光重熔處理后發(fā)現(xiàn)，基體與涂層由機(jī)械結(jié)合轉(zhuǎn)變?yōu)橐苯鸾Y(jié)合，涂層孔隙率下降55%，涂層硬度得到明顯提高，其顯微硬度比基體高255HV。這主要是由于在重熔過(guò)程中，WC發(fā)生分解，形成新的硬質(zhì)相使涂層的硬度和耐磨性提升。趙運(yùn)才等[10]經(jīng)激光重熔技術(shù)處理等離子噴涂WC/Fe復(fù)合陶瓷涂層后發(fā)現(xiàn)，重熔涂層的顯微硬度約為原等離子噴涂涂層的2倍，涂層片層狀結(jié)構(gòu)和孔隙等缺陷基本消失。MateosJ等時(shí)對(duì)比了等離子噴涂WC-Co涂層在激光重熔前后的耐磨性能，發(fā)現(xiàn)涂層經(jīng)激光重熔后，微觀結(jié)構(gòu)得到改善，涂層顯微硬度和涂層與基體的結(jié)合力均得到提升，相同環(huán)境磨損率由9.3x10^-7mm³/(N·m)降為2.7x10^-7mm³/(N·m),顯著提高了涂層的耐磨性能。綜合來(lái)看，激光重熔改善了涂層夾雜氣孔、裂紋和雜質(zhì)等原生缺陷。陶瓷和金屬間的元素?cái)U(kuò)散以及冶金結(jié)合的界面共同提升了涂層的綜合性能。

1.3激光原位輔助噴涂

激光原位輔助噴涂是將激光熱源同步在加熱成形過(guò)程中，在噴涂過(guò)程中使用激光輔助，保持粉末沉積點(diǎn)與激光光斑同步運(yùn)動(dòng)，瞬間調(diào)節(jié)、改善材料的力學(xué)性能和粉末碰撞沉積狀態(tài)，提高沉積效率、致密性以及與基體結(jié)合強(qiáng)度，進(jìn)而提高涂層的耐磨性能。相較于單一噴涂，激光原位輔助工藝可以消除噴涂層層狀結(jié)構(gòu)以及氣孔、裂紋等缺陷，有效緩解了因熱應(yīng)力產(chǎn)生的微裂紋，具有較好的應(yīng)用前景[14]。

冷噴涂制備陶瓷基復(fù)合涂層對(duì)材料的選擇存在限制,涂層的質(zhì)量受粘結(jié)相熔化程度制約，激光原位輔助冷噴涂工藝可以利用激光加熱噴涂的顆粒和基材,來(lái)實(shí)現(xiàn)硬質(zhì)材料的沉積。噴涂過(guò)程中，利用粉末的極快飛行速度和激光快速的掃描速度，從而減少激光對(duì)噴涂粉末作用的時(shí)間，保證了顆粒在沉積過(guò)程中保持固態(tài)，大幅提升了硬質(zhì)相的保留率[15]。LuoF等[16]利用激光原位輔助冷噴涂技術(shù)制備了WC/Ni60陶瓷基復(fù)合涂層，涂層中物相為Cr₇C₃、Cr₂₃C₆、FeNi和WC，說(shuō)明冷噴涂過(guò)程中同步輔助的激光熱源并沒(méi)有導(dǎo)致WC分解。相比之下，激光熔覆制備的涂層WC發(fā)生了分解，導(dǎo)致涂層耐磨性能下降。李祉宏等[18]采用激光原位冷噴涂技術(shù)制備WC-Stellite6復(fù)合涂層,涂層制備過(guò)程中陶瓷相未分解使得Stellite6涂層保持其本身韌性優(yōu)異的性能，均勻分布的陶瓷相在涂層受載時(shí)起到了良好的應(yīng)力緩沖作用，使得涂層未發(fā)生開裂。

就目前研究來(lái)看，作為一種新型的涂層制備技術(shù)，激光原位輔助噴涂工藝優(yōu)勢(shì)明顯，其涂層與基體結(jié)合強(qiáng)度高、孔隙率低;同時(shí)粉末沉積效率高，具有較強(qiáng)的發(fā)展前景，表1~2總結(jié)了激光重熔和激光原位輔助噴涂的工藝參數(shù)以及涂層的性能[9-13,16-19]。

表1 激光重熔對(duì)WC涂層性能影響

表2 激光原位輔助噴涂對(duì)WC涂層性能影響

2、總結(jié)與展望

通過(guò)激光技術(shù)制備WC涂層，可顯著提高鈦合金工件的耐磨性能，提高工件服役壽命，這對(duì)節(jié)約資源，減少污染，實(shí)現(xiàn)可持續(xù)發(fā)展具有重要意義。激光熔覆涂層與基體結(jié)合較好，低致密性往往制約涂層的應(yīng)用，熔覆層易出現(xiàn)裂紋和氣孔;激光重熔可以在噴涂后作為后工序有效改善涂層的致密性，卻增加了工藝復(fù)雜性;激光原位輔助噴涂技術(shù)兼具了激光熔覆和熱噴涂的優(yōu)點(diǎn)，將會(huì)是未來(lái)制備高硬度涂層的重要技術(shù)手段。

參考文獻(xiàn)：

[1]孫壯,王偉,王成,等.鈦合金表面激光熔覆耐磨和自潤(rùn)滑涂層的研究進(jìn)展[J].材料保護(hù),2023(1):107-120.

[2]李寶軒.WC添加對(duì)鈦基激光熔覆層組織和性能的影響[D].天津:中國(guó)民航大學(xué),2022.

[3]姬壽長(zhǎng)，李爭(zhēng)顯，李京龍，等.鈦表面厚碳化鎢涂層研究進(jìn)展[J].鈦工業(yè)進(jìn)展,2018(6):20-25.

[4]張曉東.激光熔覆制備WC/Co-Cr復(fù)合涂層及其高溫磨損與高溫氧化特性研究[D].廣州:廣東工業(yè)大學(xué),2017.

[5]王偉志,馬國(guó)政,韓珩,等.激光熔覆陶瓷涂層研究現(xiàn)狀與展望[J].機(jī)械工程學(xué)報(bào),2023(7):92-109.

[6]張珺,鈦合金表面激光熔覆 WC-Co涂層組織和磨損性能研究[D].西安:長(zhǎng)安大學(xué),2022.

[7]劉金剛,楊建花,王高升,等.TC4鈦合金表面激光熔覆WC增強(qiáng)鎳基復(fù)合涂層的組織及耐磨性[J].稀有金屬材料與工程,2022(8):2907-2914.

[8]張林,肇威,隋欣夢(mèng),等.鈦合金表面激光熔覆Ti-Al/WC涂層組織與性能的研究[J].熱加工工藝,2023(14):108-113.

[9]何文,趙運(yùn)才,張佳茹.激光重熔對(duì)Ni/WC涂層組織結(jié)構(gòu)的改善機(jī)制研究[J].激光與紅外,2017(12):1486-1491.

[10]趙運(yùn)才,上官緒超,張繼武,等.激光重熔改性WC/Fe等離子噴涂涂層組織及其耐磨性能[J].表面技術(shù),2018(3):20-27.

[11]Mateos J,Cuetos J M,Fernandez E,et al.Tribological behavior of plasma-sprayed WC coatings with and without laser remelting[J].Wear: An International Journal on the Science and Technology of Friction, Lubrication and Wear,2000(2):274-281.

[12] H F Guo,Z J Tian,Y H Huang.Laser surface remelting of WC-12Co coating:finite element simulations and experi-mental analyses[J].Materials Science and Technology:2016(3):1-10.

[13]王東生,田宗軍,屈光,等.工藝參數(shù)對(duì)激光重熔等離子噴涂Ni基WC復(fù)合涂層影響[J].應(yīng)用激光,2012(5):365-369.

[14]李思源，何鵬飛，程延海，等.激光復(fù)合熱噴涂技術(shù)制備陶瓷基涂層研究現(xiàn)狀[J].表面技術(shù),2023(9):23-28.

[15]楊理京,李爭(zhēng)顯,黃春良,等.激光輔助冷噴涂制備高硬度材料涂層的研究進(jìn)展[J].材料導(dǎo)報(bào),2018(3):412-417

[16] Luo F, Cockburn A, Sparkes M, et al.Performance character-ization of Ni60-WC coating on steel processed with super-sonic laser deposition[J].Defence Technology,2015(11):35-47.

[17]LI Bo,YAO Jian-hua,ZHANG Qun-li,et al.Microstructure and tribological performance of tungsten carbide reinforced-stainless steel composite coatings by supersonic laser deposi-tion[J].Surface and Coatings Technology,2015:58-68.

[18]李祉宏,楊理京,李波,等.超音速激光沉積 WC/Stellite 6復(fù)合涂層顯微組織特征的研究[J].中國(guó)激光,2015(11):158-165.

[19]李鵬輝,李波,張群莉,等.超音速激光沉積與激光熔覆WC/SS316L復(fù)合沉積層顯微組織與性能的對(duì)比研究[J].中國(guó)激光,2016(11):76-83.

（注，原文標(biāo)題：激光改性制備鈦合金表面WC耐磨涂層研究進(jìn)展_索井港）

相關(guān)鏈接
