引言

鈦合金密度低、比強(qiáng)度高、耐蝕性好，在航空航天、軍工、運(yùn)動(dòng)器械和化工等領(lǐng)域應(yīng)用廣泛［1-6］。現(xiàn)代航空發(fā)動(dòng)機(jī)零件多采用鎳基高溫合金制造［7］，不利于提高航空發(fā)動(dòng)機(jī)的推重比。采用鈦合金取代鎳基高溫合金可顯著降低質(zhì)量從而顯著提高推重比［ 8］。特別是隨著飛機(jī)性能的提高和飛機(jī)發(fā)動(dòng)機(jī)推重比的提高，鈦合金的應(yīng)用尤為重要。

然而,在高溫條件下,不但要求材料具有良好的熱穩(wěn)定性，還要求具有較好的抗氧化性能。材料表面的氧化膜隨著溫度的升高而增厚，當(dāng)溫度達(dá)到一定值時(shí)，氧化膜將開裂，影響基體的性能，縮短零件的使用壽命［ 9-10］。

提高鈦合金的高溫抗氧化性能一直都是令人關(guān)注的研究課題。目前用于研究其抗氧化性能的鈦合金大多是采用傳統(tǒng)工藝（如鑄造、鍛造等）生產(chǎn)的。采用傳統(tǒng)的鍛造、粉末冶金等技術(shù)均難以制造出具有復(fù)雜形狀的零件，特別是具有內(nèi)腔的葉片等。增材制造技術(shù)能突破形狀的限制，有望發(fā)展成為制造結(jié)構(gòu)復(fù)雜的鈦合金零部件的新技術(shù)［ 11］。本文介紹 了鈦合金的發(fā)展，概述了研究采用兩種不同工藝制備的鈦合金的高溫氧化行為的進(jìn)展及目前提高鈦合金抗氧化性能的方法。

1、傳統(tǒng)工藝制備的耐熱鈦合金的高溫氧化行為研究現(xiàn)狀

1.1耐熱鈦合金的發(fā)展

目前,隨著新型鈦合金的不斷出現(xiàn)，中國(guó)民用飛機(jī)鈦合金用量年增長(zhǎng)率約為6.5%。發(fā)動(dòng)機(jī)系統(tǒng)選用能在較高溫度下長(zhǎng)期運(yùn)行的鈦合金。根據(jù)發(fā)動(dòng)機(jī)的使用要求,開發(fā)出了新型耐熱鈦合金,提高了零件的熱強(qiáng)性和熱穩(wěn)定性［12 ]。隨著航空航天事業(yè)的發(fā)展，提高飛機(jī)發(fā)動(dòng)機(jī)的高溫性能和推重比是航空航天領(lǐng)域的重要研究課題。

美國(guó)最早研發(fā)出實(shí)用TC4鈦合金，其長(zhǎng)期使用溫度能達(dá)到350℃左右。隨后美國(guó)主要研制出了Ti6246、Ti6242、Ti-6242S 和 Ti1100 合金。Ti1100(Ti- 6A1- 2. 8Sn- 4Zr- 0. 4Mo- 0. 5Si)合金最為典型［ 13-15］，其使用溫度高達(dá)600℃，通過降低氧含量來提高合金的熱穩(wěn)定性，降低鐵含量來提高合金的抗蠕變性能。由于能在較高溫度下使用,Ti1100鈦合金已成功應(yīng)用于發(fā)動(dòng)機(jī)高壓壓氣機(jī)的輪盤及低壓渦輪葉片皿。 英國(guó)的IMT鈦公司和Rolls-Royce公司在1956—1984年期間先后研發(fā)出了 IMI系列(IMI550、IMI679、IMI685、IMI829、IMI834)鈦合金，其中 IMI834 ( Ti- 5. 8A1- 4Sn- 3. 5Zr- 0. 7Nb- 0. 5Mo-0.35Si-0.06C)合金是世界第一個(gè)使用溫度達(dá)到600°C的耐熱鈦合金［17］。該合金突破了傳統(tǒng)的思維方式，將α+β型鈦合金轉(zhuǎn)變成近α型鈦合金，在IMI829合金的基礎(chǔ)上添加0.06%C，擴(kuò)大了兩相區(qū)加工的溫度范圍，解決了熱強(qiáng)性與熱穩(wěn)定性的矛盾，能用于制造Trent700、PW350等發(fā)動(dòng)機(jī)零件。前蘇聯(lián)及俄羅斯于1957—1992年研發(fā)出了BT8、BT9、BT18、BT18Y 和 BT36 等鈦合金。BT36鈦合金使用溫度可達(dá)600℃，加入5%W和0.1%Y改善了合金的組織和性能，并提高了合金的熱強(qiáng)性和熱穩(wěn)定性,該合金普遍用于制造壓氣機(jī)盤等零件［18］。

我國(guó)耐熱鈦合金的發(fā)展較晚，經(jīng)過較長(zhǎng)時(shí)間的探索,先后研發(fā)出了 Ti53311S、Ti633G、Ti55、Ti60、Ti600、TG6、Ti65和Ti750等鈦合金［ 19-22］,逐步形成了耐熱鈦合金體系，Ti60、Ti600、TG6合金的使用溫度均可達(dá)到600℃。中科院金屬研究所、寶鈦集團(tuán)和北京航空材料研究院合作開發(fā)的Ti65(Ti-5.9A1-4Sn-3.5Zr-0.3Mo-0.3Nb-2.0Ta-0.4Si-1.0W-0.05C)和航天三院研發(fā)的 Ti750(Ti-6 Al-4 Sn-9 Zr-1.21 Nb-1.6 W- 0.3 Si)合金短時(shí)使用溫度可達(dá)750℃,與IMI834、Ti6242IMI829 合金相比，Ti65 合金在650℃具有更高的熱強(qiáng)性和抗氧化性，可用于航空航天發(fā)動(dòng)機(jī)高壓段的壓氣機(jī)盤、鼓筒和葉片等零件。

近年來，新型耐熱鈦合金的使用溫度的提升越來越受限制，因?yàn)?00℃被認(rèn)為是鈦合金的“熱障”溫度［23］。之所以600 ℃成為耐熱鈦合金難以突破的“熱障”，是因?yàn)殁伜辖鹪?00℃以上長(zhǎng)時(shí)間使用時(shí)，其熱強(qiáng)性和熱穩(wěn)定性難以協(xié)調(diào)，抗氧化性能急劇下降，零件被氧化，甚至大面積脫落,嚴(yán)重降低了零件的使用壽命，還大大增加了事故概率。因此，研究新型鈦合金及提高鈦合金的使用溫度是亟待解決的難題。

1.2鈦合金的高溫氧化動(dòng)力學(xué)

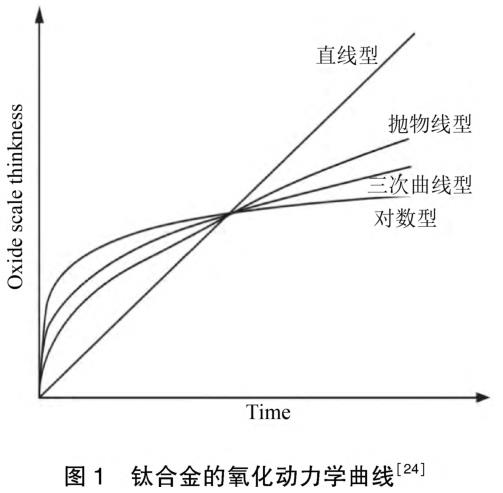

鈦合金的氧化動(dòng)力學(xué)曲線主要有四種不同的類型,分別為直線型、拋物線型、三次曲線型和對(duì)數(shù)型,如圖1所示。

Ti-6A1- 4V 合金在 550℃、650℃、750℃和850℃下，單位表面積的質(zhì)量變化與循環(huán)氧化次數(shù)之間的關(guān)系，如圖2所示。圖2所示的質(zhì)量變化包括氧化引起的質(zhì)量增加和氧化皮脫落引起的質(zhì)量損失［25］。在550℃,由于形成一層薄的保護(hù)性氧化層,合金的質(zhì)量幾乎不變,也沒有氧化皮剝落，表現(xiàn)出優(yōu)良的抗氧化性能。在650℃ ,隨著循環(huán)氧化次數(shù)的增加，合金質(zhì)量逐漸增大但變化量很小。在750℃,在4個(gè)氧化周期內(nèi)出現(xiàn)拋物線型質(zhì)量增量,隨著部分氧化膜的剝落，部分基體與空氣中的氧結(jié)合,導(dǎo)致氧化膜的質(zhì)量增量增大，并加速了氧化膜的剝落。在850℃ ,循環(huán)氧化后Ti-6A1-4V合金邊緣和表面均出現(xiàn)明顯的斷裂和大量剝落，產(chǎn)生較厚的氧化層。合金的質(zhì)量遞增說明氧化引起的質(zhì)量增量大于氧化皮剝落引起的質(zhì)量損失。550℃的氧化速率接近于零，在650℃和850℃，合金氧化分別服從拋物線和線性規(guī)律，在750℃，合金氧化以拋物線規(guī)律為主。

楊雄飛等［26］研究了 TC4鈦合金在850~1 050℃的氧化規(guī)律，發(fā)現(xiàn)在該溫度范圍合金氧化基本為線性增長(zhǎng)。曾尚武等［27］對(duì)研究了 TC4鈦合金在650℃ 、 750℃ 和 850℃ 的 氧 化 規(guī) 律， 發(fā) 現(xiàn)， 在650℃，合金的氧化動(dòng)力學(xué)曲線符合拋物線規(guī)律;在750℃，符合拋物線-直線規(guī)律;在850℃，符合直線規(guī)律。向午淵等［28］研究了 TA2、TC4和Ti60合金分別在600℃ ,700℃和800℃的氧化規(guī)律，結(jié)果表明：隨著溫度的升高,TA2、TC4及Ti60合金的抗氧化性能均下降，且抗氧化性能從強(qiáng)到弱依次為Ti60t TA2—TC4,TA2和TC4合金在600℃的氧化反應(yīng)均受擴(kuò)散過程控制,隨著溫度升高,逐漸轉(zhuǎn)變?yōu)槭芙缑娣磻?yīng)控制。

1.3提高鈦合金抗高溫氧化性能的方法

1.3.1合金化

合金化即是在鈦金屬中加入其他合金元素。鈦金屬有兩種同素異構(gòu)體，即α-Ti和β-Ti。加入其他合金元素可制成不同性質(zhì)的鈦合金［ 29］。由于涂層與基體中元素的擴(kuò)散速率不同，導(dǎo)致涂層與基體的結(jié)合強(qiáng)度降低，需通過加入A1元素隔離層來改善［ 30］。Liu Peiying等［31］研究了表面經(jīng)真空等離子注入Nb+和A1 +的Ti60合金的抗氧化性能，結(jié)果表明,Nb能促進(jìn)A1形成防護(hù)性AI₂O₃膜，由于AI₂O₃膜的形成,合金的氧化增重曲線成為拋物線型，氧化增重減小了 60%。添加微量稀土金屬能抑制晶核的生長(zhǎng)速率，并可以?shī)Z取鈦合金中的氧，減少鈦合金的氧脆現(xiàn)象［32］ 。

研究表明:滲鋁是提高鈦合金抗氧化性能的有效措施，因?yàn)锳1元素在高溫下與氧形成致密的AI₂O₃層。然而，由于鈦與鋁的熱膨脹系數(shù)不同，滲層在高溫下極易開裂，導(dǎo)致鈦被氧化。研究表明:添加少量合金元素對(duì)鈦合金的高溫抗氧化性能影響較小，而添加過多的合金元素則會(huì)導(dǎo)致鈦合金的力學(xué)性能下降。

1.3.2表面涂層

表面涂層是一種有效方法，能改善鈦合金的表面性能［33］。Liu Yangguang等［34］采用中性鹽浴在Ti-6A1-4V表面制備了 A1改性的滲硼層，以保護(hù)合金不被氧化。結(jié)果表明:氧化后A1改性滲硼層主要《熱處理》2022由TiO₂、A1₂O₃、A1₃Ti、Ti₃B₄和TiS相組成，表面更加光滑、致密;A1改性滲硼層在700 °C和900 °C保溫60 h后的氧化層厚度最小，分別為(11±0.3) |xm和(13±0.5) pm,這王要是滲層表面形成了 A1₂O₃所致。因此，在滲硼層中加入A1有利于提高抗高溫氧化性能。黃順其［35］采用高溫固相反應(yīng)法在TC4鈦合金表面制備了抗高溫氧化的玻璃涂層，檢驗(yàn)了玻璃涂層在鈦合金熱加工溫度范圍的表面形貌。結(jié)果發(fā)現(xiàn)，在鈦合金熱加工溫度范圍，該玻璃涂層隨著溫度升高而逐漸軟化并熔融成膜：500℃時(shí)玻璃涂層尚未軟化熔融而呈顆粒狀,600℃左右玻璃顆粒開始軟化熔融,750℃涂層中還有許多小孔洞；當(dāng)溫度達(dá)到850~1050℃時(shí),玻璃涂層顆粒已熔融并在鈦合金表面鋪展形成一層保護(hù)膜,軟化熔融成膜的玻璃涂層包裹合金基體，隔離高溫爐氣中的氧與合金基體,保護(hù)基體不被氧化。

鈦合金表面玻璃涂層的制備工藝還需進(jìn)一步改進(jìn),有效控制玻璃涂層的厚度,以解決采用浸涂法制備的鈦合金表面的玻璃涂層存在少量孔洞、厚度不均勻和易開裂脫落的問題。李涌泉等［36］在TC4合金表面制備了 Y改性的鋁化物滲層，研究發(fā)現(xiàn),添加Y可有效降低涂層的內(nèi)應(yīng)力，抑制涂層中裂紋的產(chǎn)生。段思華［37］采用電弧噴涂法在鈦表面制備A1涂層，發(fā)現(xiàn)A1涂層能改善鈦的抗氧化性能。由于基體與涂層的熱膨脹系數(shù)不同,產(chǎn)生的熱應(yīng)力易導(dǎo)致涂層脫落，因此應(yīng)繼續(xù)深入研究基體與涂層的熱膨脹系數(shù)不同、涂層與基體之間的結(jié)合強(qiáng)度不高以及改善涂層的性能等問題。

2、增材制造的鈦合金的高溫氧化行為

采用傳統(tǒng)工藝生產(chǎn)鈦合金周期長(zhǎng)、工序復(fù)雜。20世紀(jì)80年代后期開發(fā)的增材制造技術(shù)生產(chǎn)周期短、效率高，近十年來已采用增材制造技術(shù)制備出了高溫鎳基合金、高熵合金和耐熱鈦合金等性能優(yōu)異的材料［38］ 。

2.1電子束增材制造的耐熱鈦合金的氧化行為

電子束選區(qū)熔融技術(shù)(electron beam melting，EBM)是最有效的3D打印技術(shù)之一，美國(guó)、瑞典等國(guó)早已將此項(xiàng)技術(shù)用于工業(yè)生產(chǎn)，可制作形狀復(fù)雜、采用傳統(tǒng)工藝難以制作的零件。電子束增材制造技術(shù)具有功率高、能量利用率高和成形速度快等優(yōu)點(diǎn)，已被廣泛應(yīng)用［ 39］。廖嬌［40］研究了電子束熔煉的Inconel 740合金在950℃和1 000℃的氧化行為，發(fā)現(xiàn)合金的增重曲線為拋物線狀，氧化初期合金表面的晶界等部位易作為氧化物的形核點(diǎn)，且氧與合金表面直接接觸，氧化過程決定于化學(xué)反應(yīng),因此氧化較快速。此外發(fā)現(xiàn),合金表面晶界形成了較厚的氧化物，這與Cr元素沿晶界向外擴(kuò)散有關(guān)。

Alehojat等［41］采用電子束-粉末床熔合(electronbeam-powder bed fusion,EB-PBF)技術(shù)構(gòu)建的 718 合金在800 V的抗氧化性能較好,在該溫度下,未涂覆的718合金表面出現(xiàn)了厚的富Cr氧化層，而有涂層的合金表面則形成了薄而穩(wěn)定的富Al氧化層。

2.2激光增材制造的耐熱鈦合金的氧化行為

隨著激光增材制造技術(shù)的日益完善，業(yè)已成功制備了 K4202 合金、Hastelloy X 合金、IN738LC、IN625、IN718和K536等鎳基高溫合金。K536鎳基合金采用 SLM 技術(shù)制備， 能在高溫下長(zhǎng)期使用， 具有良好的耐蝕性能和抗氧化性能及較高的抗拉強(qiáng)度和蠕變強(qiáng)度。良好的抗氧化性能使鎳基合金能在600℃長(zhǎng)期使用，因此被廣泛應(yīng)用于航空航天發(fā)動(dòng) 機(jī)零件［42］ 。

Simone等［43］研究了采用激光粉末床熔煉(laserpowder bed fusion, LPBF)技術(shù)制備的 Inconel 625(IN625)合金氧化后的組織演變。與溶解的IN625合金相比，采用激光粉末床熔煉技術(shù)制備的IN625狀態(tài)具有更好的抗氧化性能，其Cr氧化層內(nèi)有Nb和Ni氧化物層。Mihaela等［44］研究了采用激光選區(qū)熔化(selective laser melting, SLM )技術(shù)制備的 IN625合金進(jìn)行了在900℃和1050℃保溫96 h的氧化試驗(yàn)。結(jié)果表明：在900℃保溫的前24 h內(nèi)，形成了Cr₂O₃和(Ni, Fe)Cr₂O₄氧化層，短時(shí)高溫暴露導(dǎo)致δ相、富Ni金屬間化合物和復(fù)雜碳化物析出。在900 ℃長(zhǎng)時(shí)間保溫只溶解碳化物，而在更高溫度(1 050 ℃)保溫，所有的二次相均被溶解。Jia等［45］研究了采用LBM技術(shù)制備的IN 718合金的氧化行為，并在850 ℃氧化100 h,合金的氧化動(dòng)力學(xué)曲線接近拋物線狀,氧化層主要由Cr₂O₃和少量尖晶石NiCr₂O₄和NiFe₂O₄。組成。此外，材料還有晶間氧化現(xiàn)象，晶間氧化深度達(dá)50 μm,隨著材料密度的增加而減小。Mohanty等［46］采用直接激光沉積(direct laser deposition, DLD)技術(shù)制備了兩種高熵合金(high entropy alloys,HEAs)，分別為面心立方結(jié)

構(gòu)的Al0.3CoCrFeNi合金和面心立方加體心立方結(jié)構(gòu)的Al0.7CoCrFeNi合金。在1100 V對(duì)兩種HEAs合金進(jìn)行了 200 h循環(huán)氧化試驗(yàn)。在氧化試驗(yàn)過程中，兩種HEAs合金氧化物均在初始階段急劇生長(zhǎng),隨后呈準(zhǔn)拋物線狀生長(zhǎng)。在整個(gè)氧化過程中，Al0.3CoCrFeNi合金的質(zhì)量增量大于Al0.7CoCrFeNi合金。幾種HEAs合金都形成了AlO₃氧化層，其下面形成小Cr₂O₃亞氧化層，但氧化層的厚度和連續(xù)性隨Al含量而變化,增加Al含量能提高HEA合金的抗氧化性能。

鎳基高溫合金雖被廣泛應(yīng)用于發(fā)動(dòng)機(jī)零件，但降低發(fā)動(dòng)機(jī)的質(zhì)量并提高飛機(jī)的推重比是至關(guān)重要的。近年來為了提高發(fā)動(dòng)機(jī)零部件的綜合性能，已采用增材制造技術(shù)制備出了新型鈦合金，并研究了合金的抗高溫氧化性能。目前的研究表明：采用不同SLM工藝參數(shù)制備的鈦合金表面粗糙度及致密度有很大差異，導(dǎo)致表面缺陷多，對(duì)鈦合金的抗高溫氧化性能產(chǎn)生嚴(yán)重的不利影響。采用SLM技術(shù)制備的鈦合金的致密度很大程度上取決于熔化系統(tǒng)的運(yùn)行溫度，該系統(tǒng)通過激光功率和掃描速度控制。

采用SLM技術(shù)生產(chǎn)的大體積合金的性能取決于每一單線和每一單層的質(zhì)量，因此首先研究了激光功率和掃描速率對(duì)單線和單層的影響［47］。如圖3所示,隨著能量密度的增加，合金的相對(duì)致密度先上升后下降。當(dāng)能量密度小于0.533 J/mm時(shí),合金的相對(duì)密度超過98.75%。當(dāng)能量密度增加到0.6 J/mm時(shí)，相對(duì)密度迅速降低至95.44%。這是因?yàn)檩^高的能量密度會(huì)導(dǎo)致粉末蒸發(fā)，產(chǎn)生缺陷，從而合金致密度降低。當(dāng)激光功率為140 W、掃描速率為400 mm/s及能量密度為0.35 J/mm時(shí)，合金的最大密度為99.34%。

Zhou等［48］在激光功率為140 W、掃描速度為400 mm/s的條件下，采用選擇性激光熔化(SLM)法制備了相對(duì)密度為99.34%的新型Ti-5.5A1-3.4Sn-3.0Zr-0.7Mo-0.3Si-0.4Nb-0.35Ta 鈦合金,并檢測(cè)了合金的顯微組織、抗高溫氧化性能和顯微硬度。結(jié)果表明:在選擇性激光熔化過程中,由于冷卻速率高，導(dǎo)致針狀馬氏體α'，相寬度約為0.5 m。劉永紅等［49］研究了 Ti-6A1-4V鈦合金的激光選區(qū)熔化成形工藝及其性能,結(jié)果表明:激光功率為300 W、掃描速率為1.0 m/s時(shí)，采用SLM技術(shù)制備的Ti-6A1-4V合金抗拉強(qiáng)度達(dá)1 150 MPa,斷后伸長(zhǎng)率達(dá)9.5%,力學(xué)性能較好。如果激光熱輸入不足，則合金的抗拉強(qiáng)度不能滿足要求；而激光熱輸入過高,則合金塑性降低。Hua等［50］研究表明：經(jīng)激光沖擊處 理(1aser shock processing, LSP )的 TC11 鈦合金在900 C的氧化速率降低了 50%。Hua和Cao等［51-52］報(bào)道，經(jīng)過LSP處理的鎳基高溫合金在800℃和900℃的氧化增重明顯低于未處理的合金。Kanjer等⑸］研究了在干燥空氣中長(zhǎng)時(shí)間(3 000 h)激光沖擊強(qiáng)化對(duì)純鈦在700℃的抗氧化性能的影響。結(jié)果表明:與未處理的鈦相比,激光沖擊強(qiáng)化合金的增重 減小了 4倍。Guo等⑸］研究了 LSP對(duì)采用激光增材技術(shù)制備的Ti6A14V合金在400℃、600℃、700℃和800℃氧化過程中增重和抗氧化性能的影響。此外,筆者也比較了 LSP處理前后鈦合金的氧化層結(jié)構(gòu)和氧化過程，總結(jié)了增材制造的Ti6A14V合金經(jīng)過 LSP 處理后的氧化機(jī)制。

總之,通過改變激光增材制造的工藝參數(shù),不僅可以改善鈦合金的相對(duì)致密度，也可以改善合金的力學(xué)性能。相對(duì)致密度的提高可使減少鈦合金表面的空洞等缺陷,因此研究鈦合金抗高溫氧化性能時(shí),選用增材制造技術(shù)制備的鈦合金能減小氧化初期合金表面缺陷的影響。

2.3 鑄態(tài)和采用SLM制備的鈦合金的高溫氧化行為

在有關(guān)采用增材制造(additive manufacturing,AM)制備Ti-6A1-4V合金的文獻(xiàn)中，大多集中在工藝參數(shù)對(duì)顯微組織、缺陷產(chǎn)生或力學(xué)性能的影響。

迄今，關(guān)于采用增材制造技術(shù)制備的鈦合金的抗氧化性能的研究很少，采用增材制造技術(shù)與傳統(tǒng)工藝制備的鈦合金的高溫氧化行為仍是今后的重要研究課題之一。

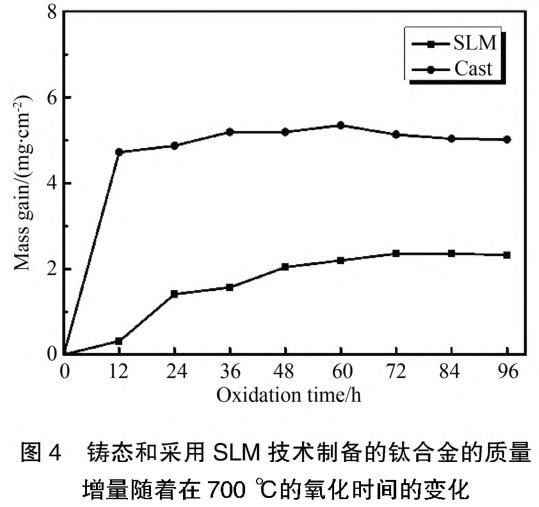

為了比較鑄態(tài)和采用SLM制備的鈦合金的高溫氧化行為，在700℃進(jìn)行了氧化試驗(yàn)。圖4為兩種鈦合金的質(zhì)量增量隨氧化時(shí)間的變化。如圖4所示，有兩個(gè)氧化階段。對(duì)于采用SLM制備的鈦合金,氧化試驗(yàn)的前12 h內(nèi)沒有明顯的質(zhì)量變化。但隨著氧化時(shí)間的延長(zhǎng)，合金的質(zhì)量增量增加,72 h時(shí)達(dá)到最大值2.36 mg/cm²。而在氧化試驗(yàn)的前12 h內(nèi)鑄態(tài)合金的質(zhì)量增量立即增大到4.72 mg/cm²,氧化60 h時(shí)達(dá)到最大值5.35 mg/cm²,是采用SLM制備的鈦合金的2倍。在700℃ ,采用SLM制備的鈦合金比鑄態(tài)合金具有更好的抗氧化性能。 Gi1等［河指出，鑄態(tài)Ti-A1-Cr合金的細(xì)片層組織比大等軸晶粒氧化速率更高。因?yàn)樵?00℃ ,前者能形成保護(hù)性氧化鋁,而后者則形成非保護(hù)性氧化層。此外,Leyens等［56］也發(fā)現(xiàn)，與IMI 834合金相比,TIMETAL 1100合金的氧化行為對(duì)顯微組織的影響更大。

3、結(jié)束語

為使鈦合金零件能在高溫下長(zhǎng)時(shí)間運(yùn)行，必須解決高溫氧化問題。今后，還應(yīng)在以下幾方面繼續(xù)進(jìn)行深入研究。

(1)為了提高鈦合金的耐熱性能，在合金中加入了大量合金元素。然而，過度合金化會(huì)惡化合金的力學(xué)性能，特別是延展性和塑性。因此，應(yīng)控制合金元素的加入量并同時(shí)改善抗高溫氧化性能和力學(xué)性能。

(2) 繼續(xù)研發(fā)新型鈦合金，提高鈦合金的抗高溫氧化性能。

(3) 進(jìn)一步研究采用增材制造技術(shù)制備的鈦合金的抗高溫氧化性能，系統(tǒng)地比較采用傳統(tǒng)工藝和采用增材制造技術(shù)制備的鈦合金的抗高溫氧化性能， 研究表面改性工藝應(yīng)用于采用增材制造技術(shù)制備的鈦合金的可行性。

參考文獻(xiàn)

[1 ] LEYENS C, PETERS M. Titanium and titanium alloys:fundamentals and applications] M]. W/ILEY-VCH Verlag GmbH &Co. KGaA, W einheim, 2003.

[2 ] GUO Chun, ZHOU Jiansong, CHEN Jianmin, et al. Improvementof the oxidation and wear resistance of pure Ti by laser cladding atelevated temperature] J ] . Surface and Coatings Technology, Volume205, 2010(7) ：2142-2151.

[3 ] BOYER R R. An overview on the use of titanium in the aerospaceindustry]」] .Materials Science & Engineering A, 1996,213( 1/2):103-114.

[4 ]金和喜，魏克湘,李建明.航空用鈦合金研究進(jìn)展[J].中國(guó)有色金屬學(xué)報(bào),2015,25(2) ：280-292.

[5 ]黃棟,楊紹利，馬蘭，等.高溫鈦合金的研究現(xiàn)狀及其發(fā)展[J].鋼鐵釩鈦，2018,39(1) ：60-66.

[6 ]劉世鋒，宋璽，薛彤，等.鈦合金及鈦基復(fù)合材料在航空航天的應(yīng)用和發(fā)展[J].航空材料學(xué)報(bào)，2020, 40(3) ：77-94.

[7 ]唐中杰，郭鐵明，付迎，等.鎳基高溫合金的研究現(xiàn)狀與發(fā)展前景[J].金屬世界，2014(1) ：36-40.

[8 ]黃旭,李臻熙，黃浩.高推重比航空發(fā)動(dòng)機(jī)用新型高溫鈦合金研究進(jìn)展[J].中國(guó)材料進(jìn)展,2011,30(6):21-27.

[9 ] DONG H, LI X Y. Oxygen boost diffusion for the deep-casehardening of titanium alloys [ J ]. Materials and Science andEngineering A, 2000, 280(2) : 303-310.

[10] CUI L, LI Z X, WZEI Q. Influence of high temperature oxidation onthe superplastic ability of Ti- 6Al- 4V alloy [ J ]. Titanium IndustryProgress， 2006( 2) :21- 27.

[11] 趙霄昊，王晨，潘霏霏，等.球形鈦合金粉末制備技術(shù)及增材制造應(yīng)用研究進(jìn)展[J].粉末冶金工業(yè),2019,29(6) ：71-76.

[12] 蔡建明，弭光寶，高帆，等.航空發(fā)動(dòng)機(jī)用先進(jìn)高溫鈦合金材料技術(shù)研究與發(fā)展[J].材料工程,2016,44(8) ：1-10.

[13] WEISS I, SEMIATIN S L. Thermomechanical processing of betatitanium alloys-An overview [ J ] . Materials Science & EngineeringA, 1998,243( 1-2) ：46-65.

[14] DOORBAR P， DIXON M， CHATTERJEE A. Aeroengine titaniumfrom alloys to composites [ C ]// Materials Science Forum. QLD,Australia, 2009 ：127.

[15] 魏壽庸，賈栓孝,王鼎春，等.550 V高溫鈦合金的性能[J].鈦工業(yè)進(jìn)展,2000(2) ：25-29.

[16] ROSENBERGER A H， MADSEN A， GHONEM H. Aging effectson the creep behavior of the near-alphe titanium alloy Ti-1100[ J] .Journal Materials Engineering and Performance, 1995,4(2) : 182.

[17] SINGH N，SINGH V. Effect of temperature on tensile properties ofnear-a alloy Timetal 834[ J].Materials Science &. Engineering A ,2008,48( 1) ：130-139.

[18] 蔡建明,郝孟一，李學(xué)明，等.BT36高溫鈦合金的成分特點(diǎn)及組織研究[J].材料工程,2000(2) ：10-12.

[19] 蔡建明，曹春曉.新一代600 V高溫鈦合金材料的合金設(shè)計(jì)及應(yīng)用展望[J].航空材料學(xué)報(bào),2014,34(4) ：27-36.

[20] 王清江，劉建榮,楊銳.高溫鈦合金的現(xiàn)狀與前景[J].航空材料學(xué)報(bào),2014,34(4) ：1-26.

[21] 曾立英，趙永慶，洪權(quán)，等.600 V高溫鈦合金的研發(fā)[J].鈦工業(yè)進(jìn)展，2012,29(5) ：1-5.

[22] 王濤，郭鴻鎮(zhèn),張永強(qiáng)，等.熱鍛溫度對(duì)TG6高溫鈦合金顯微組織和力學(xué)性能的影響[J].金屬學(xué)報(bào),2010,46(8) ：913-920.

[23] WZ，ILLIAMS J C. Alternate materials choices-some challenges to theincreased use of Ti alloys[ J] . Materials Science and Engineering：A,1999,263(2) ：107-111.

[24] 李旭升，辛社偉,毛小南，等.鈦合金氧化行為研究進(jìn)展[J].鈦工業(yè)進(jìn)展，2014,31(3) : 7-13.

[ 25] ZENG Shangwu， ZHAO Aimin， JIANG Haitao， et al.. Cyclicoxidation behavior of the Ti-6Al-4V alloy[ J] . Oxidation of Metals，2014,81：467-476.

[26] 楊雄飛，黃德明，韋青峰，等.鈦合金TC4高溫氧化特性研究[J].鋼鐵釩鈦,2010,31(4):16-21.

[27] 曾尚武，江海濤,趙愛民.TC4鈦合金高溫氧化行為[J].稀有金屬材料與工程， 2015，44(11)：2812-2816.

[28] 向午淵，江海濤，田世偉.鈦及鈦合金高溫氧化行為研究[J].金屬功能材料.2020,27(3) ：33-39.

[29] 史小波，王三軍.鈦合金抗高溫氧化研究之發(fā)展[J].中國(guó)金屬通報(bào),2018(2) ：243-244.

[30] 隋欣夢(mèng)，胡記，張林，等.鈦合金表面抗高溫氧化涂層的研究進(jìn)展[J].表面技術(shù).2020,49(10) ：21-38.

[31] LIU Peiying, TAO Ye, PEI Gen. The influence of Nb+ and Al +implantation on the oxidation behavior of Ti60 alloy [ J ]. Surfaceand Coatings Technology,2000,128( 1) : 89-93.

[32] 史小波，吳旌賀.鈦合金高溫抗氧化機(jī)理研究[J].河南教育學(xué)院學(xué)報(bào),2018,27(3) ：22-24.

[33] 王飛，張超,周隱玉，等.表面涂層技術(shù)的研究現(xiàn)狀[J].熱加工工藝.2017,46(10) ：21-25.

[34] LIU Yangguang, XU Xiaojing, XIAO Yishui, et al. High-Temperature oxidation behavior of Al-modified boronized coatingprepared on Ti- 6Al- 4V by thermal diffusion [ J ] . Journal ofMaterials Engineering and Performance,2020( 29) ：1- 10.

[35] 黃順其.TC4鈦合金表面玻璃涂層的制備及其抗高溫氧化性能表征[D].湘潭:湘潭大學(xué),2020.

[36] 李涌泉，秦春，蔣亮，等.TC4合金表面Y改性鋁化物涂層的組織及高溫氧化性能[J].真空科學(xué)與技術(shù)學(xué)報(bào).2020,40(4)：332-336.

[37] 段思華.Ti基表面激光重熔Al涂層及高溫氧化行為研究[J].冶金設(shè)備，2019(4) ：17-20.

[38] 祁萌，李曉紅,胡曉睿，等.增材制造技術(shù)在國(guó)外國(guó)防領(lǐng)域的發(fā)展現(xiàn)狀與趨勢(shì)[J].國(guó)防制造技術(shù),2013,10(5) ：12-18.

[39] 邢希學(xué)，潘麗華，王勇，等.電子束選區(qū)熔化增材制造技術(shù)研究現(xiàn)狀分析[J].焊接,2016(7) ：22-26；69.

[40] 廖嬌.電子束熔煉制備Inconel 740合金組織與氧化性能研究[D].大連:大連理工大學(xué),2014.

[41] ALEHOJAT Mobin, JAFAR1 Reza, KAR1M1 Paria,et a1. E1ectronbeam-powder bed fusion of a11oy 718： effect of hot isostatic pressingand therma1 spraying on microstructura1 characteristics andoxidation performance] J]. Surface and Coatings Techno1ogy,2020：1-15.

[42] 王迪，錢澤宇,竇文豪，等.激光選區(qū)熔化成形高溫鎳基合金研究進(jìn)展[J].航空制造技術(shù).2018,61(10) ：49-67.

[43] S1MONE Parizia, G1LL1O Marchese, MASOLD Rashidi, et a1.Effect of heat treatment on microstructure and oxidation propertiesof 1ncone1 625 processed by LPBF [ J ]. Journa1 of A11oys andCompounds,2020,846：1-16.

[44] M1HAELA Ra1uca Condruz,G11EORG11EMatache,ALEXANDRL Paraschiv, et a1. High temperature oxidationbehavior of se1ective 1aser me1ting manufactured 1N 625 [ J ].Meta1s,2020,10(5) ：1-19.

[45] J1A Qingbo, (；L Dongdong. Se1ective 1aser me1ting additivemanufactured 1ncone1 718 supera11oy parts: High-temperatureoxidation property and its mechanisms [ J ] . Optics and LaserTechno1ogy,2014,62：161-171.

[46] MOHANTY A, SAMPREETH J K, BEMBALGE Omkar, et a1.High temperature oxidation study of direct 1aser deposited A1 XCoCrFeNi ( X - 0. 3,0. 7 ) high entropy a11oys [ J ]. Surface &Coatings Techno1ogy,2019,380：1-15.

[47] 韓艷華，曾珊琪,華雄飛，等.工藝參數(shù)對(duì)選擇性激光燒結(jié)制件精度的影響[J].熱加工工藝，2009,38(5) ：127-129.

[48] ZHOL Y, WEN S F, SONG B, et a1. A nove1 titanium a11oymanufactured by se1ective 1aser me1ting: microstruc-ture, hightemperature oxidation resistance [ J] . Materia1s & design ,2015.

[49] 劉永紅，姚新改,董志國(guó).Ti-6A1-4V鈦合金激光選區(qū)熔化成形工藝及性能研究[J].熱加工工藝.2021,50(9) ：40-44.

[50] HLA Y Q, BA1 Y C, YE Y X, et a1. Hot corrosion behavior ofTC11 titanium a11oy treated by 1aser shock processing[ J] . App1iedSurface Science. 2013( 283) ：775- 780.

[51] HLA Y Q, RONG Z, YE Y X, et a1. Laser shock processing effectson isotherma1 oxidation resistance of GH586 supera11oy [ J ] . App1ied Surface Science. 2015( 330) ：439- 444.

[52] CAO J , ZHANG J , HLA Y , et a1. 1mproving the high temperatureoxidation resistance of Ni-based supera11oy GH202 induced by 1asershock processing[ J] . Mater. Process. Techno1.2016( 243) ：31- 39.

[53] KANJER A, LAV1SSE L, OPTASANL V, et a1. Effect of 1asershock peening on the high temperature oxidationresistance oftitanium[ J] . Surface and Coatings Techno1ogy. 2017 ( 326) . 146-155.

[54] GLO W , SLN R J , SONG B W , et a1. Laser shock peening of1aser additive manufactured Ti6A14V tita-nium a11oy [ J ]. Surfaceand Coatings Techno1ogy. 2018( 349) ：503- 510.

[55] G1L A, HOVEN H, WALLLRA E, et a1. The effect ofmicrostructure on the oxidation behavior of TiA1-basedintermeta11ics[ J] . Corrosion Science. 1993( 34) ：615- 630.

[56] LEYENS C, PETERS M, KAYSSER W A. 1nfluence ofmicrostructure on oxidation behavior of near-a titanium a11oys [ J].Materia1s Science and Techno1ogy,1996( 12) : 213-218.

相關(guān)鏈接
