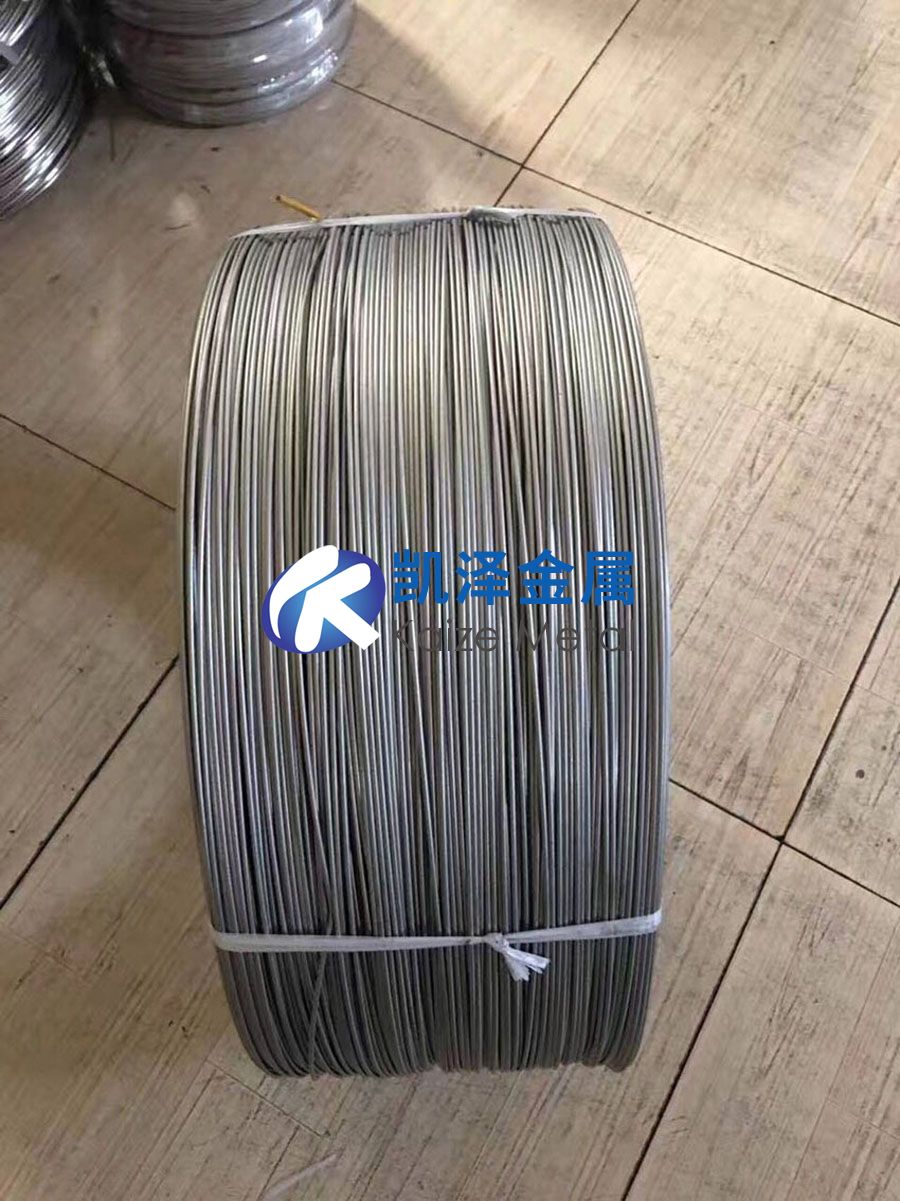

一、產(chǎn)品名稱：鈦絲、鈦合金絲
1. 產(chǎn)品簡介
鈦絲分為純鈦絲和合金絲兩種，純鈦絲TA1，TA2主要使用范圍：（可做出口）做設(shè)備焊接用的焊接絲，做眼鏡等飾品用鈦絲，如鈦合金眼鏡框，做掛具用的結(jié)構(gòu)絲，也可用作編織鈦網(wǎng)，以及鈦絲做成鈦粉用于3D打印機(jī)；鈦合金絲TC4（Gr5）主要使用范圍：焊接、螺絲螺母（蘋果手機(jī)就用2.42mm鈦螺母）、作為彈性絲可做成彈簧用于汽車摩托車減震裝置或其他彈簧設(shè)備，優(yōu)點(diǎn)是質(zhì)量輕、強(qiáng)度高。
2. 產(chǎn)品規(guī)格
直徑：0.08mm-8mm 之間都可以做，也可按客戶要求定做
3. 材質(zhì)
TA1(Grade 1), TA2(Grade 2), TC4(Grade 5)
4. 性能標(biāo)準(zhǔn)
化學(xué)成分符合 GB/T 3621-2007，GB/T 2965-2007，GB/T 3625-2007 等標(biāo)準(zhǔn)。
5. 標(biāo)準(zhǔn)值
| 化學(xué)成分參考標(biāo)準(zhǔn) |
| 牌號 | Al | V | N≤ | C≤ | H≤ | Fe≤ | O≤ | 其他元素（單一） | 其他元素（總和） |
| TA1 | | | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | 0.1 | 0.40 |
| TA2 | | | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | 0.1 | 0.40 |
| TC4 | 5.5-6.75 | 3.5-4.5 | 0.05 | 0.08 | 0.015 | 0.30 | 0.20 | 0.1 | 0.40 |
| 機(jī)械性能參考標(biāo)準(zhǔn) |
| 牌號 | 室溫下力學(xué)性能，不小于 |
| 抗拉強(qiáng)度 | 屈服強(qiáng)度 | 伸長率 | 斷面收縮率 |
| TA1 | 240 MPa | 170MPa | 25% | 30% |
| TA2 | 345MPa | 275 MPa | 20% | 30% |
| TC4 | 895MPa | 825MPa | 10% | 20% |

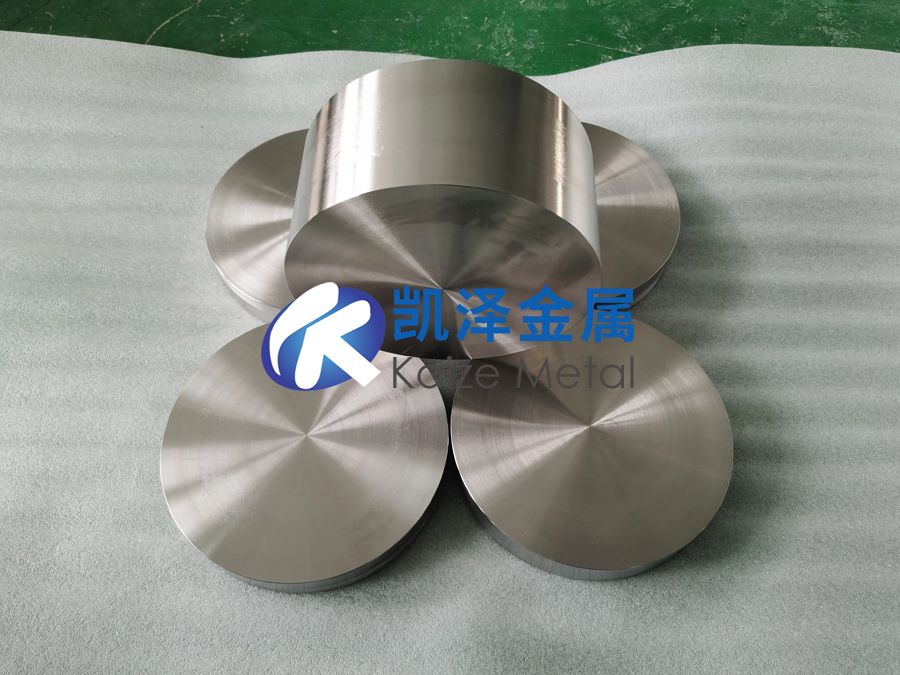

二、產(chǎn)品名稱：鈦鍛件
1、牌號、規(guī)格、狀態(tài)
牌號：TA1、TA7、TA9、TA10、TA15、TA18、TA19、TC4,TC6、TC11、TC18、TB6
規(guī)格：φ50~1200mm×L 30~600mm
交貨狀態(tài)：退火態(tài)（M） 熱加工狀態(tài)（R） 冷加工狀態(tài)（Y）(退火，超生波探傷)。
加工工藝：熔煉-探傷--鍛造--退火—車光—探傷。
金相組織：晶相組織級別可提供A3—A4。
標(biāo)準(zhǔn)：GB/T16598-1996，GB/T13810-2007, GB/T2965-2007，ASTM B381，ASTM B348, ASTM F67,ISO5832-2ASTM F136, ISO5832-3, AMS4928, MIL4911。
應(yīng)用領(lǐng)域 ：鈦鍛件廣泛應(yīng)用于醫(yī)療、航空、軍工、石油化工、冶金、電鍍、真空鍍膜、體育等領(lǐng)域。
注：經(jīng)雙方協(xié)商可以供應(yīng)其他規(guī)格或型式的產(chǎn)品。
2、尺寸允許偏差(mm)
餅直徑 | 偏差 | 截面高度 | 偏差 |
| 150~300 | +3-1 | 35~140 | +3-1 |
| >300~500 | +3-1 | 35~150 | +3-1 |
| >500~1200 | +3-1 | 40~110 | +4-2 |
| ---------- | ---------- | ---------- | ---------- |
3、室溫力學(xué)性能
牌號 | 截面積 cm2 | 室溫力學(xué)性能，不小于 |
| 抗拉強(qiáng)度 σb,MPa | 規(guī)定殘余伸長應(yīng)力 Σr0.2MPa | 伸長率 δ5,% | 斷面收縮率ψ,% |
| TA0 | ≤100 | 280 | 170 | 30 | 35 |
| TA1 | 370 | 250 | 20 | 35 |
| TA2 | 440 | 320 | 18 | 35 |
| TA3 | 540 | 410 | 15 | 30 |
| TA9 | 370 | 250 | 20 | 30 |
| TA10 | 485 | 345 | 18 | 25 |
| TC4 | 895 | 825 | 10 | 25 |
| TC11 | 1030 | 900 | 10 | 30 |
注：
1、表中非標(biāo)產(chǎn)品，需方需要測定室溫力學(xué)性能時(shí)，指標(biāo)應(yīng)經(jīng)雙方協(xié)商并在合同中注明。
2、需方要求測定TC4鈦合金高溫力學(xué)性能時(shí)，其實(shí)驗(yàn)溫度及性能指標(biāo)應(yīng)經(jīng)雙方協(xié)商并在合同中注明。

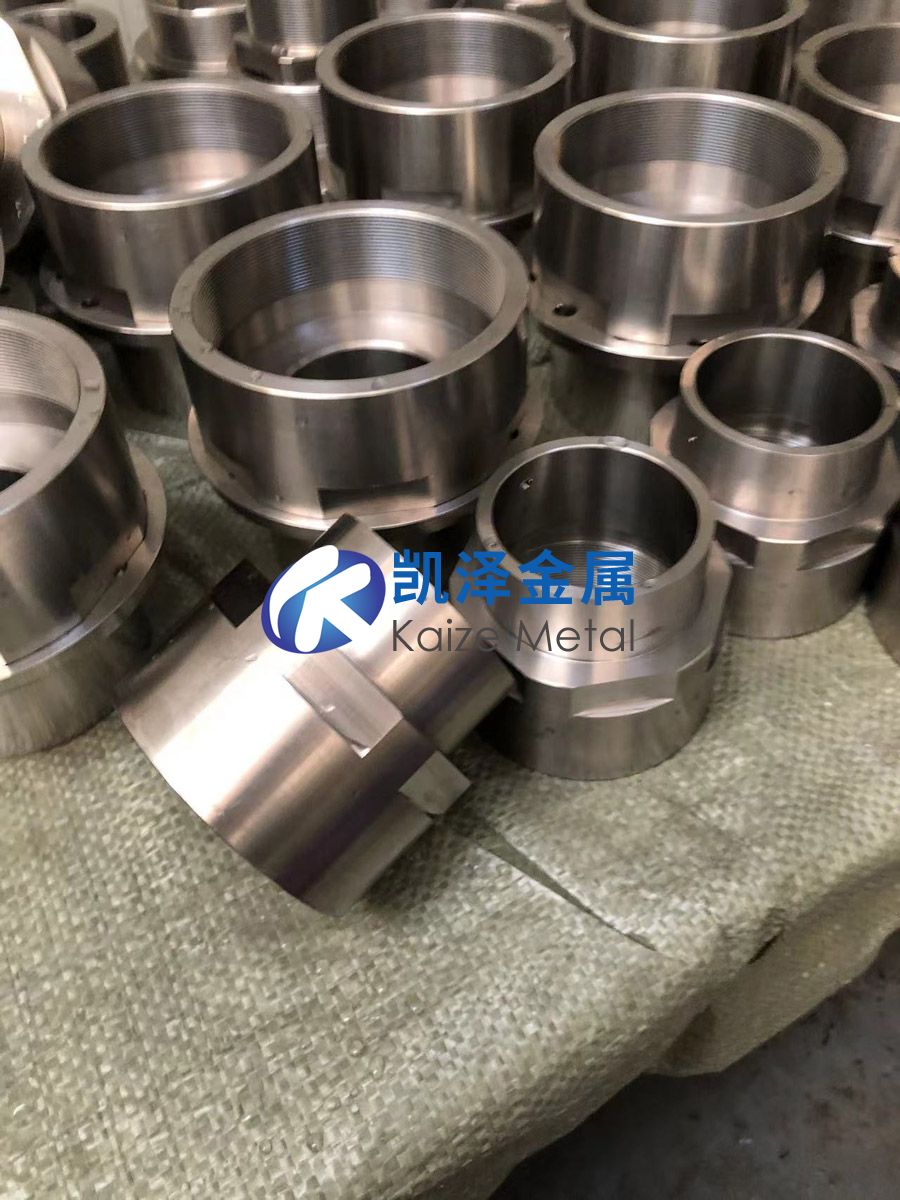

三、產(chǎn)品名稱：鈦加工件、鈦合金加工件
1、規(guī)格、牌號
| 產(chǎn)品名稱 | 規(guī)格（mm） | 狀態(tài) | 牌 號 | 執(zhí)行標(biāo)準(zhǔn) |
| 鈦加工件 | 外徑(100～800mm) 內(nèi)徑(40～100mm)×高度 按圖紙/客戶要求加工 | 熱鍛、機(jī)械加工 | TA1、TA2、TA7、TA9、TA10、TC4、TC11 | GB/T16598、ASTM B381、 ASM 4928 |
交貨狀態(tài):退火狀態(tài)（M） 熱加工態(tài)（R） 冷加工態(tài)（Y）(退火，超生波探傷)
包裝:紙箱或木箱包裝 表面處理：車光、倒角 表面質(zhì)量：兩個(gè)端面的表面粗糙度Ra值應(yīng)不大于3.2lμm（以滿足超聲檢驗(yàn)要求為準(zhǔn)），內(nèi)、外側(cè)面的表面粗糙度Ra應(yīng)不大于12.5μm(外圓周面需進(jìn)行超聲探傷時(shí)Ra應(yīng)不大于3.2μm)，倒角半徑為5～15mm。
產(chǎn)品表面不應(yīng)有裂紋、折疊、重皮等肉眼可見的缺陷。表面局部缺陷允許用修磨的方法清除，清理深度應(yīng)不超過其尺寸公差，并應(yīng)保證其最小允許尺寸。清理深度與寬度之比在兩端面應(yīng)不大于1：6，在內(nèi)、外側(cè)面應(yīng)不大于1：10。外側(cè)面修磨應(yīng)順軸向。
表面光潔度：清潔，無塵，更好的耐酸使用壽命。
測試：力學(xué)性能，化學(xué)成分測試，超聲檢測。
相關(guān)鏈接
